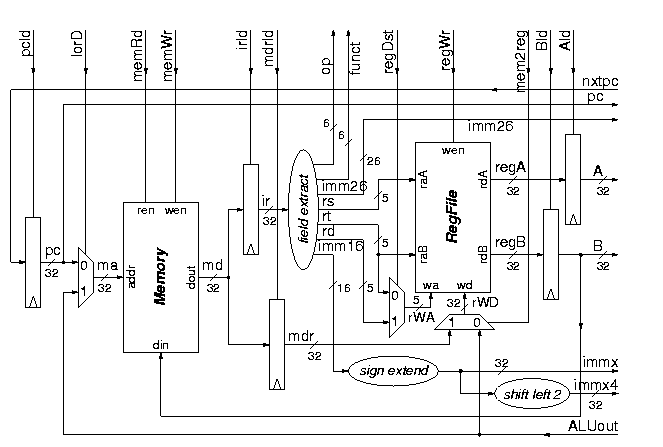

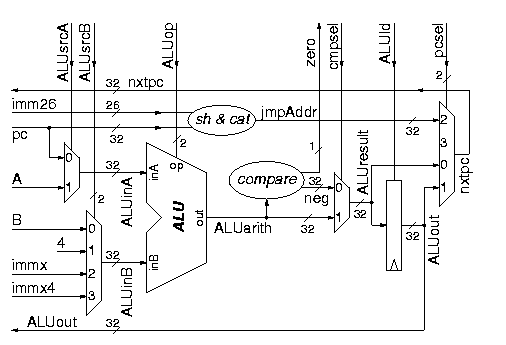

Σε αυτήν την άσκηση θα περιγράψετε και θα προσομοιώσετε σε Verilog το datapath του επεξεργαστή του μαθήματος για την υλοποίηση πολλαπλών κύκλων ρολογίου. Η περιγραφή θα γίνει σε μορφή "structural", δηλαδή ενώνοντας μεταξύ τους έτοιμα δομικά στοιχεία που δίδονται στη βιβλιοθήκη. Το datapath δίδεται στο σχήμα που υπάρχει πιό κάτω --σε δύο κομάτια-- με όλα τα ονόματα των σημάτων που θα χρησιμοποιήσετε. Τα σήματα που έρχονται από επάνω είναι σήματα ελέγχου. Ο έλεγχος θα υλοποιηθεί στην επόμενη σειρά ασκήσεων --προς το παρόν, τα σήματα αυτά θα είναι απλώς είσοδοι στο δικό σας module.

Ασκηση 6.1: Περιγραφή του Datapath σε Verilog

Τα έτοιμα δομικά στοιχεία που θα χρησιμοποιήσετε είναι καταχωρητές, πολυπλέκτες, ALU, μνήμη, και register file. Όλα αυτά ορίζονται στη βιβλιοθήκη που συνοδεύει αυτές τις ασκήσεις:

• Περιγραφή της βιβλιοθήκης δίδεται στο web.
• ο κώδικας της βιβλιοθήκης υπάρχει στο ~hy225/verilog/lib/lib6.v

1. Ορισμοί Συρμάτων:
Προσέξτε ότι κάθε καινούριο σύρμα πρέπει να ορίζεται σαφώς πριν χρησιμοποιηθεί. Αν π.χ. έχετε έναν πολυπλέκτη που η έξοδός του λέγεται "ma", η σύνταξη σε Verilog θα πρέπει να είναι:

    wire [31:0] ma;
    Mux2 #32 muxaddr (ma, pc, ALUout, IorD);

    input IorD;
    output [5:0] op;

2. Εξαγωγή Πεδίων από bits:
Γιά το υποσύστημα "field extract" θα χρησιμοποιήσετε το μηχανισμό επιλογής bits της Verilog για να δημιουργήσετε καινούρια σύρματα με τα επιμέρους πεδία του ir. Υπενθυμίζεται ότι η σύνταξή της είναι:

    wire [4:0] rs;
    assign rs = ir[25:21];

    wire [4:0] rs = ir[25:21];

3. Επέκταση Προσήμου:
Το υποσύστημα "sign extend" κάνει επέκταση προσήμου, δηλαδή αντιγραφή του περισσότερο σημαντικού bit ενός αριθμού σε όλα τα επιπλέον bits ενός μεγαλύτερου (σε πλάτος bits) αριθμού. Παραδείγματος χάριν, ο αριθμός "4'b0101" γίνεται "8'b00000101", ενώ ο "4'b1101" γίνεται "8'b11111101". Για να το πετύχετε αυτό, θα χρησιμοποιήσετε τη συγκόλληση πεδίων (concatenation) της Verilog, που ενώνει μικρότερα σύρματα σε ένα μεγαλύτερο.

    wire [3:0] unsigned;
    wire [7:0] signed;
    assign signed = {unsigned[3], unsigned[3], unsigned[3], unsigned[3],
                     unsigned[3:0]};

4. Ολίσθηση:
Το υποσύστημα "shift left" που κάνει αριστερή όλίσθηση κατά σταθερό πλήθος bits (π.χ. 2 θέσεις), είναι πρακτικά η επιλογή όλων των λιγότερο σημαντικών bits του αριθμού εκτός από τα πρώτα δύο, και η δημιουργία ενός καινούριου σύρματος που τα έχει ως περισσότερο σημαντικά bits, και στα 2 LS bits του έχει 0:

    wire [7:0] quantity;
    wire [7:0] quantity4 = {quantity[5:0], 2'b00};

5. Συγκρίσεις:
Στην έξοδο της ALU υπάρχουν δύο μικρά κυκλώματα που αφορούν συγκρίσεις. Μία πύλη NOR 32 εισόδων (από τη βιβλιοθήκη) παράγει το σήμα "zero" που ενεργοποιείται όποτε η έξοδος της ALU είναι μηδενική. Το σήμα "neg" (negative, αρνητικό) είναι ένα σήμα 32 bits που ισούται με 000...001 όταν η έξοδος της ALU είναι αρνητική, αλλοιώς ισούται με μηδέν. Το σήμα αυτό θα το υλοποιείστε με επιλογές bits και συγκολλήσεις, χρησιμοποιώντας το bit προσήμου της εξόδου της ALU, δηλαδή το περισσότερο σημαντικό bit της.

Ασκηση 6.2: Πρώτος Ελεγχος του Datapath

~hy225/verilog/test/test6.v

Ο στόχος αυτής της σειράς ασκήσεων είναι να γράψετε το datapath, και να βεβαιωθείτε ότι δεν έχουν γίνει "τραγικά" λάθη --δεν χρειάζεται να είναι τελείως σωστό, αφού αυτό θα είναι ένας από τους στόχους της επόμενης άσκησης.

Παραδώστε, όπως και στις προηγούμενες ασκήσεις, τον κώδικά σας "datapath6.v", το test bench "test6.v" όπως τελικά το διαμορφώσατε εσείς, και ένα χαρακτηριστικό στιγμιότυπο από το Signalscan της άσκησης 6.2 σε μορφή jpeg ή gif, πακεταρισμένα στο αρχείο "ask6.tar.gz", μέσω:

        tar -cvf ask6.tar datapath6.v test6.v signals6.gif
        gzip ask6.tar
        ~hy225/bin/submit 6
